對于軋鋼加熱爐來說通常是從后部間斷地往前推進鋼坯, 由前部側向出爐, 鋼坯逐漸從冷卻狀態被加熱到高溫要求, 故測溫裝置應設置在爐子前部側向反出爐一側, 這樣測溫探頭應設計成對鋼坯的端面( 如60×60、80×80、100× 100等) 處進行接觸( 緩沖后) 測溫。又因為鋼坯往往不是很直, 常有彎曲情形, 使得鋼坯與鋼坯之間排列存在間隙不等, 此時必然會使得鋼坯的端面間距不一, 有時會造成測溫探頭前進接觸時正處于兩根鋼坯之間的空隙, 在此情況下就要求測溫裝置具備有橫移一小行程( 如二分之一鋼坯斷面邊長) 的功能。此時機構動作應是退出、橫移、再前進, 進行重新測量。

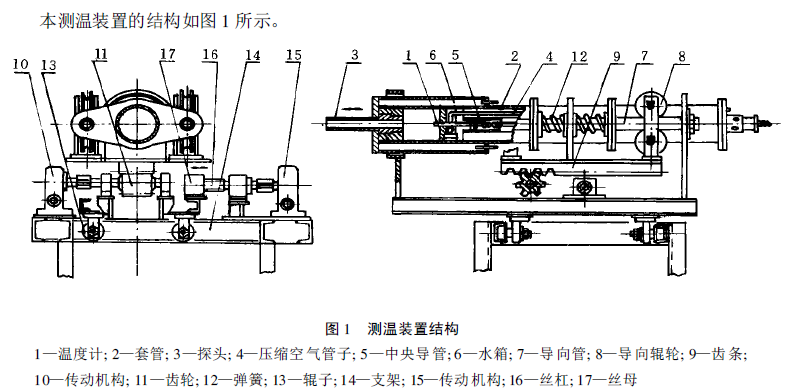

本測溫計采用國產的WFH- 655 型光導纖維紅外輻射溫度計( 1) , 把它設置在一個套管( 2)里, 固定之, 但又可抽出開啟進行更換。因可測出一定遠距離( ≤600mm) 外的熱輻射光( 紅外線) ,故在它之前設置一個可耐高溫的探頭( 3) , 探頭內留出一圓孔可讓鋼坯端面發出的熱輻射光有足夠的面積可通過, 使探頭完全罩在鋼坯表面( 端面) 上, 將火焰和粉塵隔在鋼坯端面與探頭之間的光路之外, 以排除其干擾。按此測溫計要求,有一個通壓縮空氣的管子( 4) 與外界相接, 導入壓縮空氣以吹去測溫計內直至探頭內的少量煙塵, 而測溫計的光纜線從中央導管( 5) 引出。測溫計與探頭所處的套管外增設水箱( 6) , 以冷卻前部套管的溫度, 使之處于較好的環境中, 水箱與有一定壓力的循環水接通, 帶走熱量。套管( 2) 很長, 靠兩側的導向管( 7) 支撐在4 個導向輥輪( 8)上, 而導向輥輪架子是固定在帶有齒條( 9) 的平板臺上, 可前后移動, 由傳動機構( 10) 使齒輪( 11) 轉動來實現整個探頭測溫部分的前進后退。為了使套管( 2) 前進后退以便探頭接觸鋼坯時或后退盡頭時有一定緩沖要求, 在套管( 2) 兩側的導向管( 7) 前后設置4 個彈簧( 12) 。為了保護套管( 2) 可增設超行程反饋控制機構。測溫機構的橫移動作是這樣來實現的: 整體以4 個輥子( 13) 架在支架( 14) 上, 開動傳動機構( 15) 使絲杠( 16) 轉動, 絲母( 17) 的移動帶動整體橫移一小行程后停止, 由一個行程開關來控制行程的大小。測溫裝置的支架( 14) 與加熱爐是相對靜止的, 故一般要做基礎以地腳螺栓固定支架, 當然要考慮檢修、移動或吊走方便而采用其他方式也可以的。

此裝置對于加熱爐爐子的要求是:

( 1) 在測溫處的爐壁上開長形孔( 50mm ×100mm) 以便于探頭的運動;

( 2) 在測溫處的爐內下方開設排渣孔, 防止爐渣在此處堆積;

( 3) 在測溫處的爐壁外半墻設置水冷水箱,或水冷壁形式, 以降低此處周圍的溫度輻射, 改善測溫探頭的環境。
