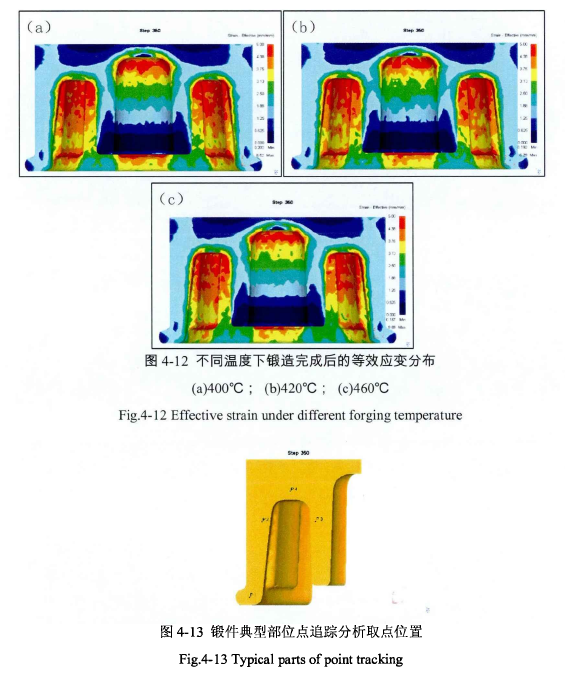

2A14鋁合金輪毅在不同溫度等溫模鍛的應(yīng)變分布如圖4-12所示。鍛造溫度在400℃-460℃范圍內(nèi)變化，等效應(yīng)變場的分布情況差異不明顯。這說明鍛造溫度在400℃ -460℃范圍內(nèi)變化，對鍛件變形的應(yīng)變分布沒有明顯影響。

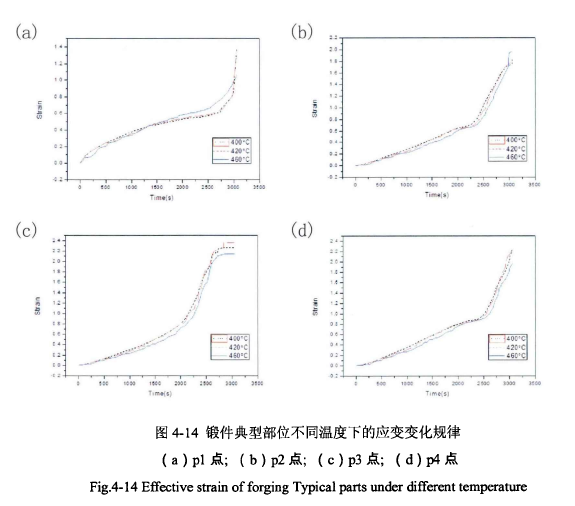

在鍛件內(nèi)部取4個(gè)典型部位進(jìn)行點(diǎn)追蹤分析，取點(diǎn)位置見圖4-13所示。得到此4個(gè)部位在不同變形溫度下的等效應(yīng)變數(shù)值變化規(guī)律(圖4-14 )。隨著變形溫度的降低，4個(gè)部位等效應(yīng)變有所升高，但是在400℃ -460℃溫度范圍內(nèi)，應(yīng)變變化規(guī)律并沒有明顯差異。說明變形溫度在此范圍內(nèi)變動(dòng)，對鍛件的宏觀應(yīng)變分布影響并不敏感。

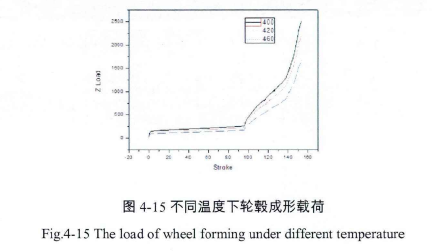

在壓下速度O.O5mm/s，不同等溫模鍛溫度的行程一載荷曲線如圖4-15所示，從中可知:在成形開始階段，坯料作橫向墩粗，主要變形為橫向變形，此過程載荷較低:橫向變形完成后，開始擠壓成形，載荷急劇上升;直到最終成形階段。成形載荷隨著等溫鍛造溫度的提高降低。通過計(jì)算發(fā)現(xiàn)，在等溫模鍛溫度為400,420和460℃時(shí)，終鍛所需載荷分別為2501T, 2216T和1678T，提高等溫模鍛溫度到460℃后，能夠顯著降低輪毅鍛件的成形載荷，控制設(shè)備的負(fù)荷。

鳳谷工業(yè)爐集設(shè)計(jì)研發(fā),生產(chǎn)銷售,培訓(xùn)指導(dǎo),售后服務(wù)一體化,專利節(jié)能技術(shù)應(yīng)用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設(shè)備，歡迎致電咨詢:0510-88818999
