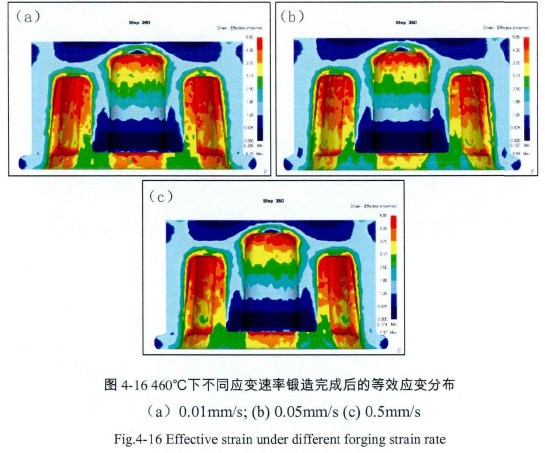

在鍛造溫度為460℃，不同壓下速度的輪毅等效應(yīng)變?nèi)鐖D4-16所示，圖中可以看出，速度在0.01mm/s-0.5mm/s范圍內(nèi)變化，也就是應(yīng)變速率在一個(gè)較低的條件下，不同鍛造速度下鍛件整體等效應(yīng)變的分布規(guī)律差異不大。鍛造速度會(huì)直接影響鍛造后的組織，根據(jù)第三章中的研究，鍛造速度較大，也就是應(yīng)變速率較高的情況下，鍛件更容易發(fā)生局部的嚴(yán)貢再結(jié)晶，造成粗大晶粒從而破壞鍛件的性能。

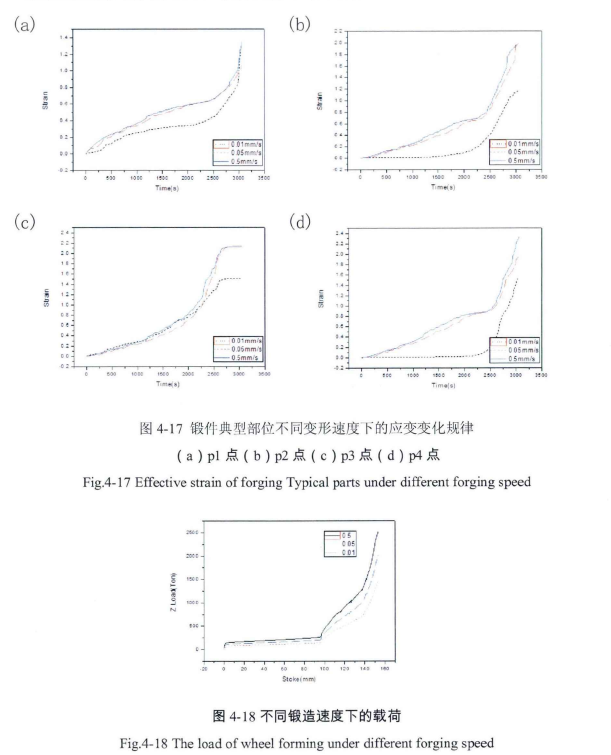

圖4-17為鍛件典型部位（圖4-13在不同變形速度下的等效應(yīng)變數(shù)值變化規(guī)律。變形速度為0.05mm/s和0.5mm/s時(shí)，鍛件的等效應(yīng)變數(shù)值接近，但當(dāng)變形速度降低到0.01mm/s時(shí)，鍛件的應(yīng)變明顯下降。這說(shuō)明降低變形速度，可以有效地避免鍛件的變形集中，獲得性能均勻的鍛件。

在鍛造溫度460℃為，不同壓下速度下輪轂成形載荷如圖4-18所示。通過(guò)計(jì)算發(fā)現(xiàn)，在等溫模鍛壓下速度為0.5、0.05和0.01mm/s時(shí)，終鍛所需載荷分別為2031T、1678T和1431T?？刂茐合滤俣瓤梢越档洼d荷，但是應(yīng)該考慮到工作效率和設(shè)備的最低壓下速度。如果等溫鍛造時(shí)間過(guò)長(zhǎng)，可能引起再結(jié)晶，降低鍛件的性能。

鳳谷工業(yè)爐集設(shè)計(jì)研發(fā),生產(chǎn)銷(xiāo)售,培訓(xùn)指導(dǎo),售后服務(wù)一體化,專利節(jié)能技術(shù)應(yīng)用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設(shè)備，歡迎致電咨詢:0510-88818999
