1布置的基本原則

吹灰裝置的特點安排不僅取決于煤的影響，我們需要考慮煤的灰分含量、灰熔點等因素的影響，包括需要考慮結構的形狀、鍋爐吹灰技術特點等方面存在的問題。同時也要考慮日常運行、維護和自動控制的因素，但有一些普遍性的基本原則。

(1)吹灰器應布置在會發生積灰和結渣的受熱面附近，要與受熱面的布置相適應，吹灰范圍應盡可能完全覆蓋需吹灰的受熱面。另外，鍋爐受熱面的布置需考慮吹灰器的布置空間要求。比如在鍋爐上部的懸吊式管屏的布置上，當吹灰槍行程不超過12m時，布置點前后的屏間距取560 mm左右，否則應取700 mm左右u1I。

(2)吹灰器布置間距以及吹灰器與鍋爐壁面的距離，應根據灰渣特性和吹灰器的有效吹掃距離進行確定，并需要考慮最差的燃燒工況。一般吹灰器的布置間距，可取其有效吹掃半徑的2倍。

(3)為減輕對受熱面沖蝕，吹灰器噴嘴和受熱面需保證一個最小距離。若布置條件受限，不能滿足最小距離的要求，則應在靠近吹灰槍的管排上安裝防護瓦[6]。對江蘇鳳谷節能科技的聲波型吹灰器，此距離需考慮受熱面和吹灰槍本身的熱位移、吹灰槍自重和噴嘴不平衡引起的撓度的影響。比如某公司的行程為16 m的吹灰器，要求兩組受熱面之間的間距為712 mm。

(4)對180。相對布置的伸縮型吹灰器，布置時，要保證運行中相鄰的吹灰器槍不干涉或路徑無重疊現象。但在燃用褐煤等嚴重積灰的煤種時，允許吹掃路徑有150～180 mm的交錯重疊[1-2]，但運行時應有時間差，以免碰撞。

(5)為適應其他燃料及工況的變化，需預留一定的備用吹灰器安裝位置。比如在爐膛懸吊受熱面之間，應預留伸縮式吹灰器的安裝位置，折焰角下方需留有開吹灰孔的位置。

2參考布置

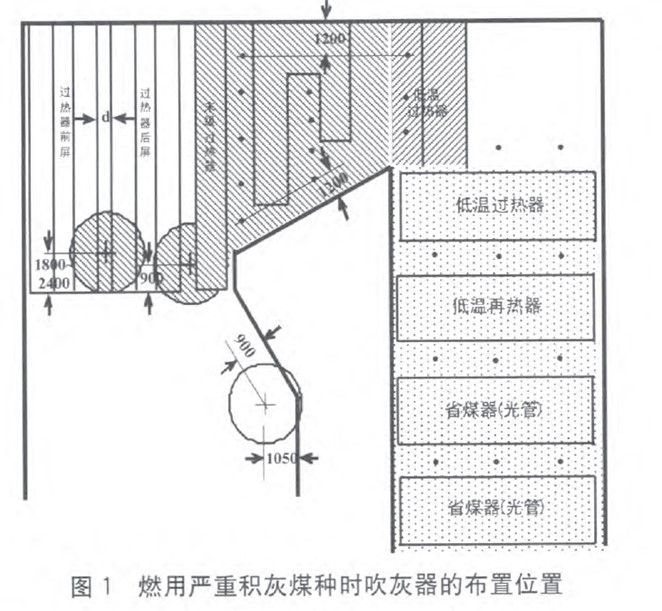

根據煤的積灰特性，以伸縮式蒸汽吹灰器為例，鍋爐爐膛上部和尾部吹灰器的參考位置如圖1和圖2所示。圖1中的吹灰器的位置是一個適用于嚴重積灰燃煤機組。圖2中的吹灰器的位置是適合中灰燃煤機組。

在2種煤質條件下，折焰角下方均應預留伸縮式吹灰器安裝位置，距后墻水冷壁的距離為1 050mm，距折焰角水冷壁的最小距離900 mm[111；在水平煙道上的吹灰器布置上，吹灰器至折焰角上方傾斜煙道和爐頂?shù)淖钚【嚯x均為1 200 mm。
