1.耐火泥耐火泥是砌筑耐火制品用泥漿的干料成分，耐火泥的化學(xué)成分、抗化學(xué)侵蝕性，熱膨脹率等應(yīng)接近于被砌筑的耐火制品的相應(yīng)性質(zhì)。

耐火泥作為泥漿使用時(shí)應(yīng)具有一定的牯結(jié)性、透氣性、耐火度和機(jī)械強(qiáng)度。耐水泥一般由熟料與結(jié)合牯土組成，熟料是基本成分，結(jié)合牯土（生料）是結(jié)合劑，能在水中分散,增加耐火泥的可塑性。結(jié)合牯土最適宜的數(shù)量(就形成磚縫的強(qiáng)度而言）隨熟料的顆粒度而變，熟料粒度大，結(jié)合牯土含量應(yīng)多，耐火泥成分中熟料含量多，則機(jī)械強(qiáng)度增大,結(jié)合牯土含量增多則透氣性降低。

耐火泥的耐火度取決于原料的耐火度及其配料比，一般耐火泥耐火度應(yīng)稍低于所砌筑耐火制品的耐火度。

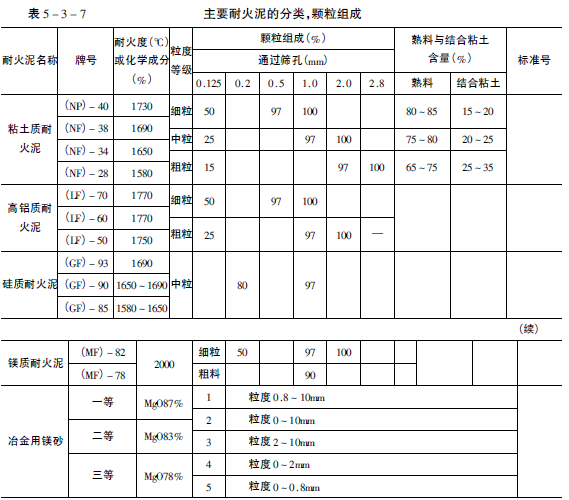

主要耐火泥的分類、顆粒組成見(jiàn)表5-3-7:

2.耐火泥漿。各種耐火砌體除個(gè)別部位（如鎂磚爐底，平爐爐頂）采用干砌外，絕大部分均使用泥漿砌筑。質(zhì)量?jī)?yōu)良的耐火泥漿應(yīng)具有一定的工作性質(zhì)，并且在以后的烘烤、加熱及操作期間內(nèi)，應(yīng)使耐火磚彼此牢結(jié)、磚縫致密、抵抗高溫及爐氣，爐渣的侵蝕。

耐火泥漿應(yīng)具有下述工作性質(zhì)：以水或其他溶劑調(diào)合時(shí)，具有一定的工作稠度,便于泥漿抹在磚塊上，穩(wěn)定性能。長(zhǎng)期內(nèi)保持調(diào)和狀態(tài)，不分層，不改變稠度;柔和性。能將施加于表面的壓力傳遞于較深的各層中，填平凹部，不分層，不開(kāi)裂;保持一定水分的能力。避免砌筑時(shí)由于磚塊氣孔吸水而發(fā)生過(guò)早的脫水現(xiàn)象。

采用的耐火泥漿稠度與磚縫大小有關(guān):稠耐火泥漿用于砌筑4"6mm磚縫;半稠耐火泥漿用于砌筑2"3mm磚縫;稀耐火泥漿用于砌筑1mm磚縫。

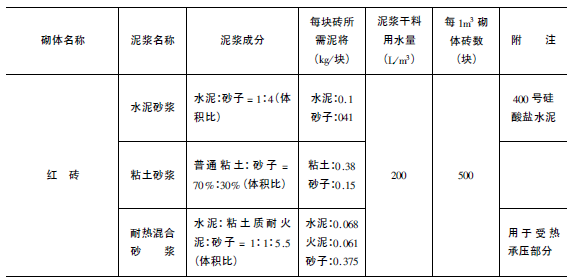

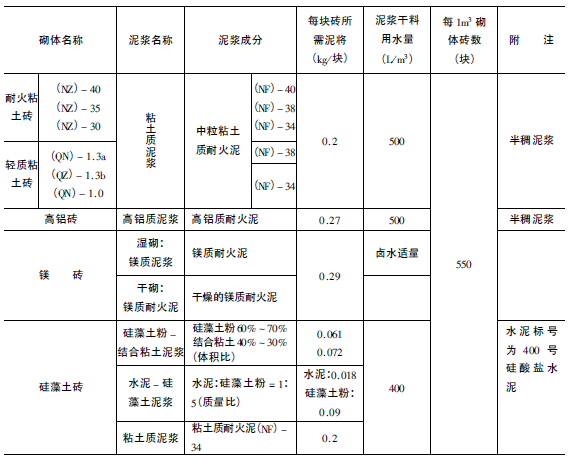

砌筑工業(yè)爐常用的耐火泥漿種類及其用量見(jiàn)表5-3-8。

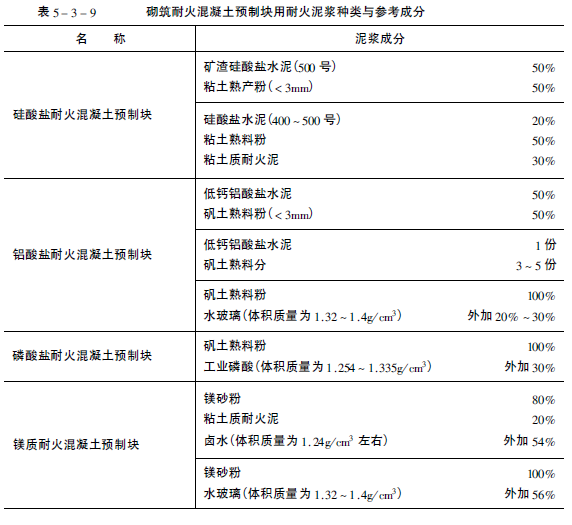

砌筑耐火混凝土預(yù)制塊所使用的耐火泥漿種類與參考成分見(jiàn)表5-3-9。
