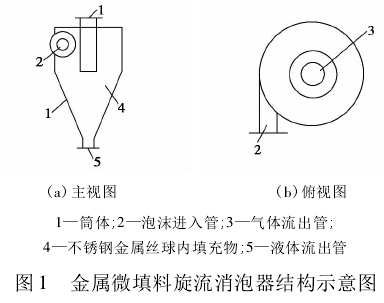

實驗所用的金屬微填料旋流消泡器，其結構如圖1所示，由筒體1、泡沫進入管2、氣體流出管3、不銹鋼金屬絲球內填充物4、液體流出管5組成。設備采用金屬材質加工制作，筒體1是金屬絲微填料旋流消泡器的主體設備，上部為圓筒形，下部為圓錐形，圓錐形筒體的圓錐角30°～60°，筒體內填充滿不銹鋼金屬絲球填料物4，泡沫消泡和氣液分離在該設備內進行。

泡沫進入管2是泡沫進入筒體1的進料通道，位于筒體1圓筒形一側，切線進入筒體1。

氣體流出管3是消泡后氣體的出口通道，位于筒體頂部正中，該管插入筒體，插入深度低于泡沫進入管2的下沿，以免進入的泡沫走短路從氣體流出管3流出。氣體流出管3管端設有攔網，防止不銹鋼金屬絲球內填充物4沖出。不銹鋼金屬絲球內填充物4外形與常見的家用清潔球團狀物相同，每個金屬絲球的質量在10～20g。液體流出管5是消泡后液體的出口通道，位于筒體最低處，即圓錐形筒體正中央，其管端設有攔網，作用和配置方式同氣體流出管3。

金屬微填料旋流消泡器使用方法和原理是:泡沫從泡沫進入管2切線進入筒體1，獲得沿筒體內壁螺旋向下的旋轉運動，此過程中泡沫與不銹鋼金屬絲球內填充物4碰撞磨擦，消泡產生氣體和液體，依靠離心作用力，液體逐漸趨向器壁，沿器壁螺旋向下從筒體下部的圓錐形底部液體流出管5排出;消泡后的氣體處于筒體中央，螺旋向上從筒體上部氣體流出管3排出。金屬絲微填料旋流消泡器利用金屬絲微填料的機械消泡作用，同時結合旋流氣液離心分離作用，實現從微米級細小泡沫到常規厘米級泡沫的消泡，并獲得分離后的氣體和液體。
