有焰燒嘴的結構特征在于：燃料和空氣在入爐以前是不混合的（高速燒嘴例外）。有焰燒嘴種類很多，結構型式各不相同，它主要根據煤氣的種類、火焰長度、燃燒強度來決定。加熱爐常用的有焰燒嘴有套管式燒嘴、低壓渦流式燒嘴、扁縫渦流式燒嘴、環縫渦流式燒嘴、平焰燒嘴、火焰長度可調燒嘴、高速燒嘴等。

A 套管式燒嘴

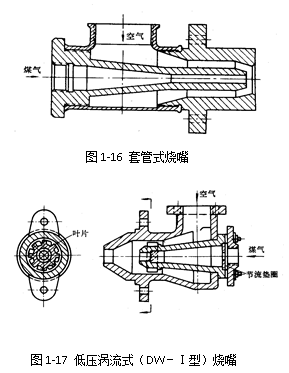

套管式燒嘴的結構如圖1-16所示。

燒嘴的結構是兩個同心的套管，煤氣一般由內套管流出，空氣自外套管流出。煤氣與空氣平行流動，所以混合較慢，是一種長火焰燒嘴。

它的優點是結構簡單，氣體流動的阻力小，因此所要求的煤氣與空氣的壓力比其他燒嘴都低，一般只要784~1470Pa。

B 低壓渦流式燒嘴（DW-Ⅰ型）

低壓渦流式燒嘴的結構如圖1-17所示。這種燒嘴的結構也比較簡單，它的特點是煤氣與空氣在燒嘴內部就開始混合，并在空氣和燃?xì)馔ǖ纼?nèi)均可安裝有渦流葉片，所以混合條件較好，火焰較短。要求煤氣的壓力不高，但因為空氣通道的渦流葉片增加了阻力，因此所需空氣壓力比套管式燒嘴大一些，約為1960Pa。

這種燒嘴用途比較廣泛，可以燒凈發生爐煤氣、混合煤氣、焦?fàn)t煤氣，也可以燒天然氣。燒天然氣時只須在煤氣噴口中加一渦流片或?qū)娍谥睆娇s小，使煤氣量與空氣量相適應，并改善燃料與空氣的混合。

C 扁縫渦流式燒嘴（DW-Ⅱ型）

扁縫渦流式燒嘴的結構如圖1-18所示。這種燒嘴的特點是在煤氣通道內安裝一個錐形的煤氣分流短管，空氣則自煤氣管壁上的若干扁縫沿切線方向進入混合管?？諝馀c煤氣在混合管內就開始混合，混合條件較好，火焰較短。它是有焰燃燒燒嘴中混合條件最好、火焰最短的一種。適用于發生爐煤氣和混合煤氣，擴大縫隙后，也可用于高爐煤氣，這種燒嘴要求煤氣與空氣壓力為1470~1960Pa。

由于火焰較短，這種燒嘴主要用在要求短火焰的場合。

D 環縫渦流式燒嘴

環縫渦流式燒嘴的結構如圖1-19所示。環縫渦流式燒嘴也是一種混合條件較好的有焰燒嘴，火焰也較短。但是煤氣要干凈，否則容易堵塞噴口。這種燒嘴主要用來燒混合煤氣和凈發生爐煤氣。當煤氣噴口縮小后，也可以燒焦?fàn)t煤氣和天然氣。

這種燒嘴有一個圓柱形煤氣分流短管，煤氣經過噴口的環狀縫隙進入燒嘴頭，空氣從切線方向進入空氣室，經過環縫出來在燒嘴頭與煤氣相遇而混合。由于氣流阻力較大，這種燒嘴要求的煤氣及空氣壓力比一般有焰燒嘴稍高，約為1960~3920Pa。
