1.6.6 蝶閥

蝶閥的操作元件是一個垂直于管道中心線的、能夠旋轉的圓板，通過調整該圓板與管道中心線的夾角，就能控制閥門的開度。蝶閥按驅動方式可以分為手動蝶閥、電動蝶閥與氣動蝶閥三種，其中氣動蝶閥的結構如圖1-40所示。蝶閥可以單獨操作，也可以集中控制，有體積小、重量輕、結構簡單、容易拆裝和維護、開關迅速、操作扭矩小的優點。對于干凈的氣體，蝶閥基本上也可以做到完全密封，但密封性能不如球閥、平板閥和旋塞閥，因而大多數蝶閥用于流體流量的調節。

1.6.7 盲板閥

盲板閥也稱為眼鏡閥，主要用于大直徑燃?xì)夤艿赖那袛嗖僮?，用?lái)實現燃?xì)夤艿赖那袛唷⒏綦x、調配等功能。盲板閥的閥板與管道中心線垂直，并且垂直于管道中心線動作。盲板閥的閥板通常做成扇形，其上有一個盲孔和一個通孔。當閥板圍繞扇形中心旋轉時，盲孔置于管道內就將管道切斷，通孔置于管道內就將管道接通。

盲板閥按驅動方式可以分為手動、電動、液壓和氣動幾種方式，按安裝方式可以分為正裝和倒裝兩種方式。圖1-41示出了正裝的液壓盲板閥的結構圖。

值得指出的是，盲板閥的開閉必須有三個動作才能完成，即：夾持環松開—盲板就位—夾持環夾緊。在大口徑管道上使用的盲板閥，通常還需要與其他閥門、放散裝置等相配合使用，共同組成閥門組才能實現開閉管道的工藝目的。

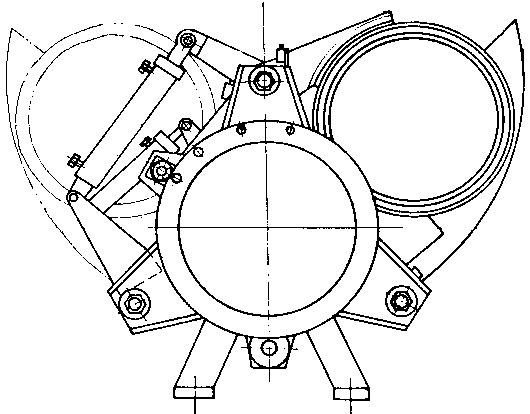

圖4-33 液壓盲板閥結構圖
