管道上通常用的閥門有截止閥、閘閥、止回閥、球閥、旋塞閥、蝶閥、盲板閥等。

1.6.1 截止閥

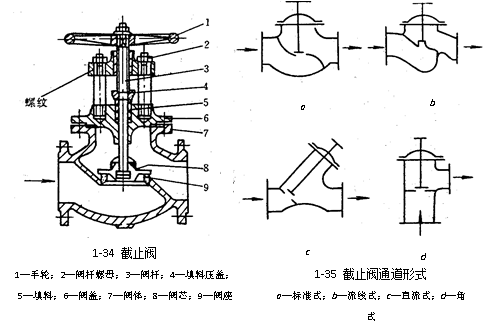

截止閥主要由閥桿、閥體、閥芯和閥座等零件組成。如圖1-34所示。

截止閥按截止流動方向可分為標準式、流線式、直流式和角式等數種，如圖1-35所示。

截止閥閥芯與閥座之間的密封面形式通常有平形和錐形兩種。平形密封面啟閉時的擦傷少，容易研磨，但起閉時力大多用在大口徑閥門中，錐型密封面結構緊密，啟閉力小，但啟閉時容易擦傷。研磨需要專門工具，多用在小口徑閥門中。

安裝截止閥時，必須使介質由下向上流過閥芯與閥座之間的間隙，如圖1-34所示，以減少阻力，便于開啟。并且要在閥門開閉后，填料和閥桿不與介質接觸，不受壓力和溫度的影響，防止汽、水侵蝕而損壞。

截止閥的優點是：結構簡單，密封性能好，制造和維護方便，廣泛用于截?cái)嗔黧w和調節流量的場合。缺點是：流體阻力大，閥體較長，占地較大。

1.6.2 閘閥

閘閥主要由手輪、填料、壓蓋、閥桿、閘板、閥體等零件組成。

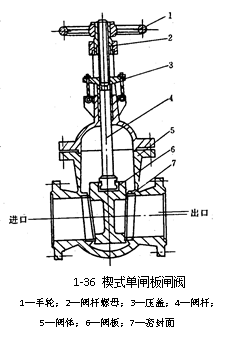

閘閥按閘板形式可分為楔式和平行式兩類。楔式大多制成單閘板，兩側密封面成楔形。平行式大多制成雙閘板，兩側密封面是平行的。如圖1-36所示為楔式單閘板閘閥，閘板在閥體內的位置與介質流動方向垂直，閘板升降即是閥門啟閉。

閘閥多用在供汽和排污管道上。但它僅可用于截?cái)嗥?、水通路（閥門全開或全閉），而不宜用作調節流量（閥門部分開閉）。否則容易使閘板下半部（未提起部分）長期受介質磨損與腐蝕，以致在關閉后接觸面不嚴密而泄漏。

閘閥的優點是：介質通過閥門為直線運動，阻力小，流勢平穩，閥體較短，安裝地位緊湊。缺點是：在閥門關閉后，閘板一面受力較大容易磨損，而另一面不受力，故開啟和關閉需用較大的力量。為此，常在高壓或大型閘閥的一側加裝旁通管路和旁通閥，在開啟主閥門前，先開啟旁通閥，既起預熱作用，又可減少主閥門閘板兩側的壓力差，使開啟閥門省力。
