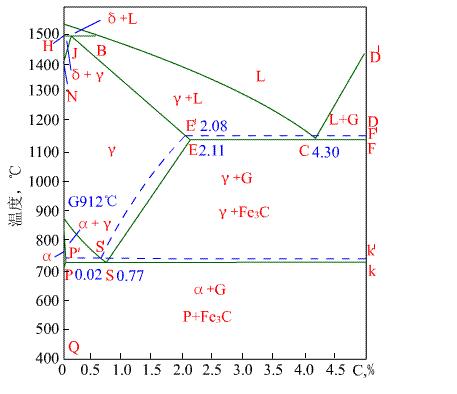

C：共晶點(diǎn)1148℃ 4.30%C，在這一點(diǎn)上發(fā)生共晶轉(zhuǎn)變，反應(yīng)式： ，當(dāng)冷到1148℃時(shí)具有C點(diǎn)成分的液體中同時(shí)結(jié)晶出具有E點(diǎn)成分的奧氏體和滲碳體的兩相混合物——萊氏體

E：碳在 中的最大溶解度點(diǎn)1148℃    2.11%C

G： 同素異構(gòu)轉(zhuǎn)變點(diǎn)（A3）912℃   0%C

H：碳在中的最大溶解度為1495℃        0.09%C

J：包晶轉(zhuǎn)變點(diǎn)1495℃     0.17%C  在這一點(diǎn)上發(fā)生包晶轉(zhuǎn)變，反應(yīng)式： 當(dāng)冷卻到1495℃時(shí)具有B點(diǎn)成分的液相與具有H點(diǎn)成分的固相δ反應(yīng)生成具有J點(diǎn)成分的固相A。

N： 同素異構(gòu)轉(zhuǎn)變點(diǎn)（A4）1394℃    0%C

P：碳在 中的最大溶解度點(diǎn)  0.0218%C   727℃

S：共析點(diǎn)727℃    0.77%C 在這一點(diǎn)上發(fā)生共析轉(zhuǎn)變，反應(yīng)式： ，當(dāng)冷卻到727℃時(shí)從具有S點(diǎn)成分的奧氏體中同時(shí)析出具有P點(diǎn)成分的鐵素體和滲碳體的兩相混合物——珠光體P（ ）

ES線：碳在奧氏體中的溶解度曲線，又稱Acm溫度線，隨溫度的降低，碳在奧化體中的溶解度減少，多余的碳以 形式析出，所以具有0.77%～2.11%C的鋼冷卻到Acm線與PSK線之間時(shí)的組織 ，從A中析出的 稱為二次滲碳體。

GS線：不同含碳量的奧氏體冷卻時(shí)析出鐵素體的開始線稱A3線，GP線則是鐵素體析出的終了線，所以GSP區(qū)的顯微組織是 。

PQ線：碳在鐵素體中的溶解度曲線，隨溫度的降低，碳在鐵素體中的溶解度減少，多余的碳以 形式析出，從 中析出的 稱為三次滲碳體 ，由于鐵素體含碳很少，析出的 很少，一般忽略，認(rèn)為從727℃冷卻到室溫的顯微組織不變。

PSK線：共析轉(zhuǎn)變線，在這條線上發(fā)生共析轉(zhuǎn)變 ，產(chǎn)物（P）珠光體，含碳量在0.02～6.69%的鐵碳合金冷卻到727℃時(shí)都有共析轉(zhuǎn)變發(fā)生。
