糖廠鍋爐運行當中產生的煙塵經過處理，將鍋爐燃燒排放煙氣中的顆粒煙塵加以清除，從而大幅度降低排入大氣層中的煙塵量，以達到國家環保煙氣排放要求。

1 前言

目前國家對每個工廠的環保要求越來越高，而我公司鍋爐現有的煙氣除塵器對煙氣的除塵效果已達不到國家要求，因此需要對除塵器進行改造。

2 原因分析

我公司在2014/2015 年榨季生產中，鍋爐運行當中產生的煙氣通過現有的除塵器處理后已基本達到2015 年國家環保煙氣排放要求，但是近期國家環保政策越來越嚴格，對煙氣排放的要求也越來越高，因此我公司兩臺鍋爐除塵器的處理煙氣的能力也需要加強，將原有的除塵器改造成濕式高壓文丘里+旋轉式+內芯塔除塵器。

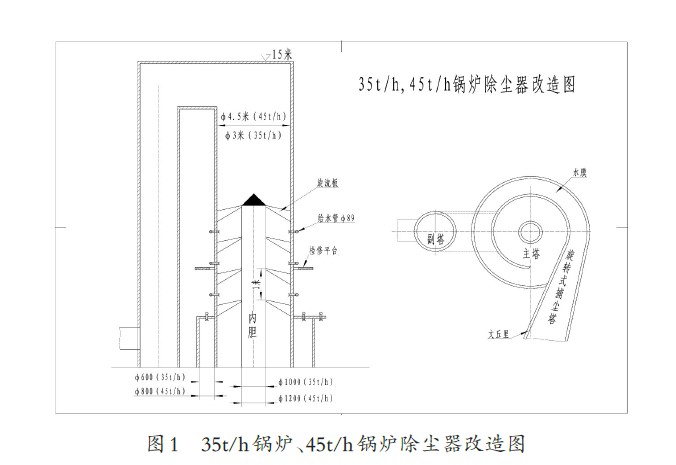

3 改造方法

（1）采用水平文丘里設計，在文丘里頂部及兩側三面每面各布置三只不銹鋼旋轉式水噴嘴，共用一條材質為20#的Φ89給水管。

（2）文丘里后進入主塔之前，在主塔外圍繞主塔增加一條環形除塵器煙道，在環形煙道頂部及外側各布置不銹鋼旋轉式水噴頭噴淋，共用一條材質為20#的Φ133 給水管，使煙塵與水霧得到長時間噴淋而除塵。35t/h 鍋爐噴頭數22 個，45t/h 鍋爐噴頭數32個。

（3）煙氣經過環形煙道后切向進入主塔底部進入主塔，向上經過四層旋流板。旋流板處布置三層旋流噴頭噴水，煙溫降低，噴水為冷水，容易捕集細小灰塵，每層噴頭各共用一條Φ89 的給水管供水，每層噴頭數12 只（35t/h）/18 只（45t/h），每層旋流板處安裝一扇檢查門，方便人員進出檢修，環形煙道頂部可作檢修平臺，在上面三層旋流板處布置一層檢修平臺，方便上部三層旋流板檢修。

4 技術說明

（1）內膽直徑：35t/h 鍋爐為φ1000，45t/h 鍋爐為φ1200，主塔內徑：35t/h鍋爐為φ3 米，45t/h鍋爐為φ4.5米。

（2）主塔底部外循環煙道寬度：35t/h 鍋爐為600mm，45t/h 鍋爐為800mm，循環煙道頂部每隔1 米裝一只旋轉噴頭，外側中間每隔1 米裝一只旋轉噴頭，頂部與外側噴頭安裝位置要錯開，共用環形水管為φ133。
