煙氣再循環的概念也與鍋爐燃燒器有關，這是在鍋爐的空氣預熱器前抽取一部分低溫?zé)煔饣蛑苯铀腿霠t內，或與一次風或二次風經混合器混合后送入爐內，達到降低氧氣濃度和燃燒溫度，進而降低N0x的排放濃度目的。

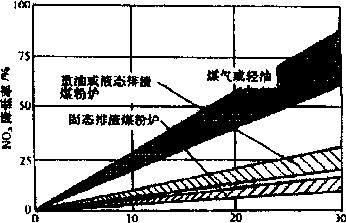

圖3-5 NOx降低率與煙氣再循環率的關系

所抽取的循環煙氣量與不釆用煙氣循環時的煙氣量之比，稱為煙氣再循環率。圖3-5給出了N0x的降低率與煙氣再循環率的關系。經驗表明，當煙氣在循環率為15%-20%時，煤粉爐的NOx排放可降低約25%，相比之下，燃氣與燃油鍋爐的NOx降低程度更大。

圖3-6時煙氣再循環燃燒示意圖，顯然，煙氣再循環率的增加是有限度的，對于大型鍋爐通?？刂圃?0%-20%。否則，過高的煙氣摻混會增加未完全燃燒損失，降低燃燒穩定性。

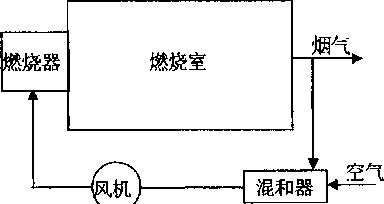

圖3-6煙氣再循環燃燒示意圖

一般煙氣再循環是經過燃燒室外部的循環，而P型輻射管的煙氣再循環是在燃燒室內部進行的；一般的煙氣再循環的混和氣溫度水平低比較低，限制了煙氣再循環率的提高，而P型輻射管再循環煙氣的溫度水平高，就是煙氣本身的溫度，所以在高循環率時也能保持燃燒完全和穩定。從本文數值模擬的結果看，P型輻射管的煙氣再循環率高達150%以上，這是實現NOx超低排放的重要因數。
