2． 1 二甲基硅油對(duì)消泡劑性能的影響

低粘度的二甲基硅油由于其較小的分子量和低表面張力，分散性好，易捕獲已生成的氣泡，消泡性能好，但親水性較強(qiáng)，從而抑泡性能較差; 高粘度的二甲基硅油其分子量較大，易與氣泡膜結(jié)合，可以抑制泡沫產(chǎn)生，但流動(dòng)性較差，不易捕獲已生成的氣泡，消泡性能較差。試驗(yàn)考察了二甲基硅油為21wt%，疏水氣相二氧化硅為1．4wt%，甲基乙烯基MQ 硅樹(shù)脂為1．4wt%，復(fù)合乳化劑( HLB為10)為6．3wt%，HPMC 為0．5wt% 的條件下，二甲基硅油粘度對(duì)有機(jī)硅消泡劑的性能影響，結(jié)果如表1 所示。

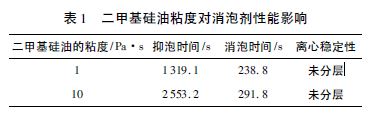

從表1 可知，有機(jī)硅消泡劑的抑泡性能隨著二甲基硅油粘度增大而增強(qiáng)，消泡性能隨著二甲基硅油的粘度增大而減弱，但是消泡性能減弱程度較小。這是由于經(jīng)乳化后的二甲基硅油因乳化劑的包裹，形成了可以有效阻止油滴聚集的保護(hù)膜，并通過(guò)攪拌均勻分散在消泡劑乳液中，從而縮小了消泡性能差異。同時(shí)二者都具有較好的穩(wěn)定性。綜合考慮消、抑泡性能，選用10 Pa·s 的二甲基硅油。

2． 2 疏水氣相二氧化硅對(duì)消泡劑性能的影響

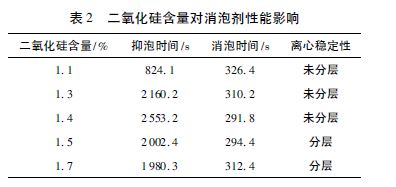

疏水氣相二氧化硅具有高比面積，可以有效結(jié)合二甲基硅油增強(qiáng)消泡劑消、抑泡性能，而且其疏水性能可以有效提高消泡劑乳液的穩(wěn)定性。疏水氣相二氧化硅含量對(duì)有機(jī)硅消泡劑的性能影響如表2所示。

從表2 可知，有機(jī)硅消泡劑的消、抑泡性能隨著二氧化硅含量的增加呈先增強(qiáng)后減弱趨勢(shì)，當(dāng)二氧化硅含量為1．4wt% 時(shí)，消泡劑具有最優(yōu)性能。當(dāng)二氧化硅含量高于1．4wt% 時(shí)，消泡劑穩(wěn)定性明顯下降，這是由于二氧化硅過(guò)多導(dǎo)致無(wú)法與二甲基硅油充分潤(rùn)濕，多余的部分會(huì)產(chǎn)生沉降，從而降低了消泡劑乳液的穩(wěn)定性。綜合考慮，疏水氣相二氧化硅的最優(yōu)含量為1．4wt%。
