由第3章中該新型鍛造操作機的位置反解中的構件的位置以及角度的關系式，均為已知量。施加外力為Ftx=50N,Fty=300N和沿“軸方向的外力矩M =60000 N.mm。給定初始量范圍，通過Matlab軟件仿真，可以得到各個液壓缸的驅動力的變化曲線。

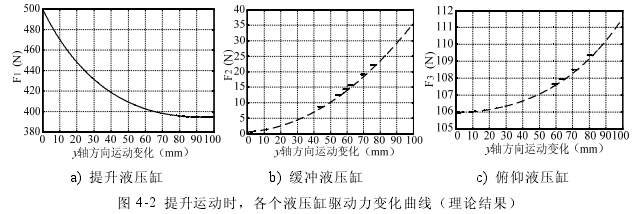

該新型鍛造操作機模型的末端夾鉗質心位置沿豎直Y正方向移動100mm, Matlab仿真得到提升液壓缸、緩沖液壓缸和俯仰液壓缸驅動力變化曲線分別是:圖4-2a) ,圖4-2b) ,圖4-2c)。其中提升液壓缸的活塞桿上移，推動前提升臂傾斜轉動，使驅動力汽變化較大，數值上由500N逐漸減小;緩沖液壓缸的驅動力凡有較小變化;俯仰液壓缸的驅動力F3也有較小變動。此模型中結構尺寸較小，可以得出:在提升過程中，提升液壓缸作用較大，驅動力變化顯著;水平緩沖缸和俯仰缸驅動力變化較小;而且提升運動中，提升缸的驅動力大小趨于減小。

該新型操作機模型的前進運動時，末端夾鉗質心位置沿水平x正方向移動100mm,  Matlab仿真得到升降液壓缸、水平緩沖液壓缸和俯仰液壓缸驅動力變化曲線分別是:圖4-3a),圖4-3b),圖4-3 c)。其中升降液壓缸的活塞桿下移，帶動前提升臂傾斜轉動，使驅動力Fl變化，數值逐漸增大;水平緩沖缸的活塞桿前進移動顯著，驅動力Fz有顯著變化;俯仰液壓缸的驅動力F3有較小變動。在實際工程中前進運動時，俯仰液壓缸和提升缸變化很小，對應的驅動力數值上也是變化很小?？梢缘贸?在前進運動中，水平緩沖液壓缸作用較大，驅動力變化顯著;俯仰缸和提升缸驅動力變化較小;提升液壓缸下降移動時，其驅動力增大。

該新型鍛造操作機模型的末端夾鉗質心位置俯仰角e由一6.307°(俯角為負值)旋轉到3.6930(仰角為正值)，變化10°。 Matlab仿真得到升降液壓缸、水平緩沖液壓缸和俯仰液壓缸驅動力變化曲線分別是:圖4-4a) ,圖4-4b) ,圖4-4c)。其中升降液壓缸的活塞桿下移，帶動前提升臂傾斜轉動，使驅動力F變化，數值逐漸增大但變化范圍較小;水平緩沖液壓缸的驅動力Fz有較小變化;俯仰缸的活塞桿向下移動顯著，驅動力F3也有變化。在實際工程中俯仰運動時，升降液壓缸和水平緩沖液壓缸變化很小，對應的驅動力在數值上也是變化很小?？梢缘贸?在俯仰運動中，俯仰液壓缸作用較大，驅動力變化顯著;水平緩沖缸和升降缸的相應驅動力變化都較小。

通過靜力學仿真所得出的結論:前提升臂中O1C與x軸平行時為基準，上升運動時提升液壓缸的驅動力逐漸減小，下降運動時提升液壓缸的驅動力逐漸增大;提升液壓缸的受力比緩沖液壓缸和俯仰缸的受力要大，提升液壓缸驅動力的正方向是豎直向上的。緩沖缸驅動力的正方向是沿NF方向的。0值或adl變化較大時，俯仰缸的驅動力變化較大，俯仰液壓缸驅動力的正方向是沿示方向的。
