Adams是應用較為廣泛的機械系統仿真軟件，可以通過該軟件直觀地對操作機模型進行運動學分析使其輸出位移、速度、加速度曲線;也可進行靜力學及動力學分析，并輸出其反作用力曲線。

采用ParaSolid形式將圖3一7所示的操作機裝配模型進行保存，并導入到Adams中。然后給模型添加約束，其中操作機底座與ground固定，在液壓缸的移動副上添加驅動Motion。然后施加載荷，在末端夾鉗質心位置添加作用力和力矩，形成操作機虛擬樣機的模型，進行仿真。在此軟件界面中選擇Geometry and Material Type選項，選取操作機構件的材料，ADAMS/View自動得到該材料的密度并得出相應的質量和慣性矩等。通過測量，可以得到各個液壓缸在運動到不同位置狀態下的驅動力的變化曲線，測量時沿相對坐標，其方向是對應活塞桿軸線中心方向。

要實現操作機夾鉗質心按設定的運動工作，但卻無法用已知的函數來表達鍛造操作機液壓驅動缸的運動情況，則需獲得驅動缸運動的變化規律，步驟如下:

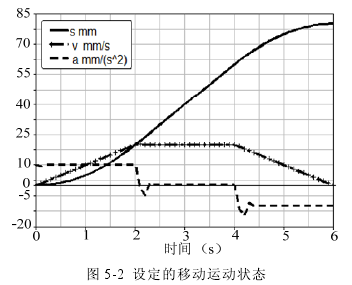

①給定末端的受力和驅動motion，測出各個液壓缸的伸縮長度變化曲線，測量中是沿相對坐標，其方向是對應活塞桿軸線中心方向。

②將各個液壓缸的伸縮長度變化曲線創建在ADAMS/PostProcessor的視窗中，在ADAMS/PostProcessor窗口選擇View/Toolbars/Curve Edit Toolba:顯示出曲線編輯工具欄，在曲線編輯工具欄中單擊樣條曲線工具(Create a spline date element from acurve)，在Spline Name中輸入樣條的名稱，生出不同名稱的樣條曲線。

③冊1去給定的末端受力和驅動，對各個液壓缸添加驅動，在Joint Motion對話框中單擊Function Builder工具按鈕，彈出Function Builde:對話框，在下拉列表中選擇Spline，雙擊Cubic Fitting Method選項，在文本框中輸入CUB SPL ( time ,  0 ,SPLINE Force, 0，將 SPLINE Force修改成對應樣條的名稱，單擊OK按鈕即完成各個液壓缸的設置。

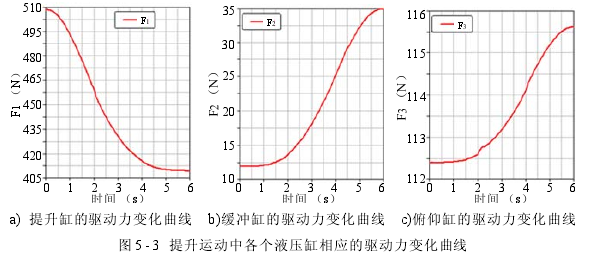

④可以通過測量末端質心的運動和受力驗證其正確性，測量提升液壓缸、緩沖液壓缸和俯仰液壓缸的驅動力變化曲線，得出動態特性下每個液壓缸的驅動力變化曲線。

各個液壓缸的驅動力在加速和減速過程中有略微的變化，但各個液壓缸的數值范圍與靜力學的理論結果是基本相符的，驗證了靜力學分析及計算的正確性。
