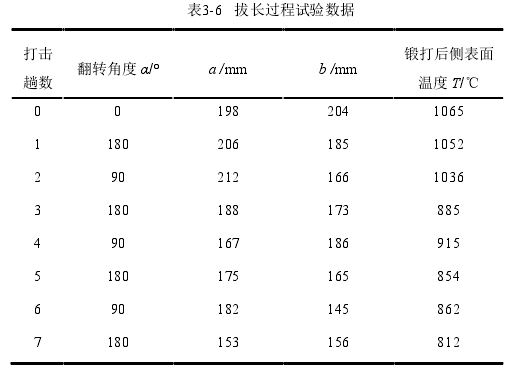

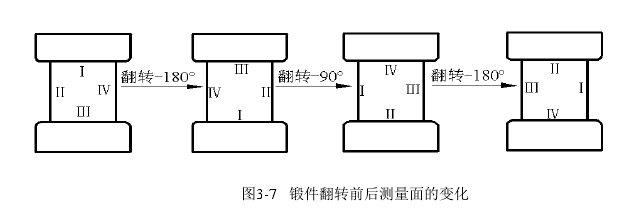

對于拔長過程數(shù)據(jù)的測量，本試驗選取鍛件截面尺寸鍛打接近至 200mm×200mm時，開始測量鍛打后鍛件表面溫度和截面尺寸的變化數(shù)據(jù)。鍛打過程中，采用鍛件翻轉(zhuǎn)180°－90°交替鍛打的拔長方法（如圖 3-7 所示），即每鍛件鍛打完一趟后，逆時針翻轉(zhuǎn)180°進行鍛打一趟，然后再逆時針翻轉(zhuǎn)90°鍛打一趟，接著又繼續(xù)循環(huán)下去。為了記錄的方便，把最初鍛打鍛件朝向向上的橫截面變長尺寸標記為 a，把朝向向右的橫截面邊長尺寸標記為 b，如圖 3-8 所示。每鍛打完一趟后，測量被鍛打后表面的溫度變化值和橫截面邊長a和b尺寸的大小。當鍛件橫截面尺寸減小接近150mm×150mm 時，由于需要采用高頻輕打?qū)﹀懠M行校直，因此在此時停止數(shù)據(jù)測量，測量數(shù)據(jù)如表3-6所示。

鳳谷工業(yè)爐集設計研發(fā),生產(chǎn)銷售,培訓指導,售后服務一體化,專利節(jié)能技術(shù)應用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設備，歡迎致電咨詢:0510-88818999
