1 概述

聲波清灰技術是指利用聲場能量的作用，清除鍋爐尾部煙道中過熱器、省煤器、預熱器等熱交換面上的灰垢，提高熱交換效率，降低排煙溫度；清除電除塵器極板、極線上的積灰和積垢，提高其除塵效率的一種使用技術。該技術 20 世紀90 年代引入我國，經消化吸收，在應用上取得成果。近年來，我司與聲學專家合作，研制出新一代聲波清灰技術，其綜合技術性能達到國際領先水平，鋁廠相繼在江蘇鳳谷節能科技的推薦下使用了四十臺FGSSC-A型聲波清灰器設備，應用良好，得到用戶的認可。清除鍋爐尾部煙道中過熱器、再熱器、省煤器、空氣預熱器等熱交換面的灰垢，用于替代伸縮、旋轉等型式的蒸汽吹灰器。清除和阻止電除塵器極板和極線上的積灰和積垢， 特別是對煙氣介質含有大量水分和堿、極板、極線極易結垢的工況，如冶金、建材行業等，聲波清灰技術是輔助機械振打乃至替代振打（國外有應用實例），提高除塵效率的有效手段。

2 工作原理

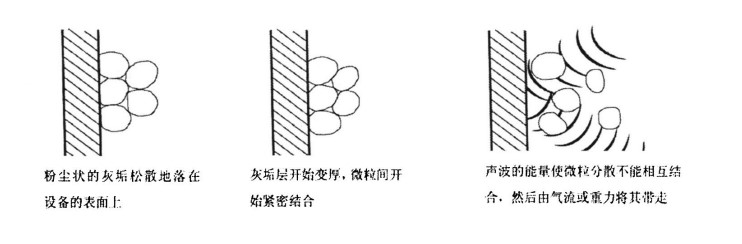

由氣聲轉換裝置將壓縮空氣或高壓蒸汽所攜帶的能量轉換為高強度聲能，通過聲波導管的放大，輸送到清灰表面，聲波清灰與氣（汽）力、水力、振打等清灰方法，同屬于純物理機制，但是聲波清灰作用的能量來自于聲波。聲波是一種以能量形式存在的機械波，它表現為振動、擾動和波動。處于聲場中的一個物質質點，在聲波的激勵下將產生受迫振動。使灰垢超過疲勞極限從而發生斷裂和破碎，尤其在聲波極高的加速度的外力策動下使其從附著面上剝離。

3 技術特點

（1）設備投資小，安裝方便，操作和維護簡單。（2）作用溫區寬在200~1200℃均可使用。（3）聲波作用可以達到整個空間，使聲場內任何部位的積灰都得以有效清除。（4）聲波對聲場內設備不會產生腐蝕和磨損。（5）清灰系統全自動化運行。

4 系統組成

FGSSC-A 型（圖 1）低頻聲波清灰技術系統，主要由聲波發生器、聲波導管、電氣控制系統組成。其系統示意圖如下：

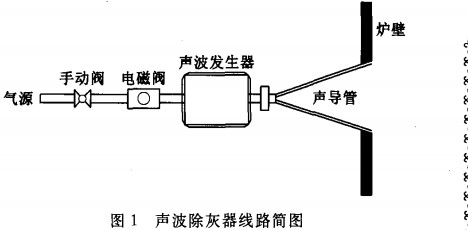

5. FGSSC-A型清灰系統安裝方式安裝管道敷設。氣源到發生器現場主管道采用 準80（3"），支管采用 準50（2"），在與聲波發生器法蘭連接前通氣吹掃 5 分鐘，清除管道內異物。

6.聲波導管和聲波發生器的安裝。

（1）首先將聲波導管與清灰腔壁法蘭連接固定，聲波發生器與基礎固定后，將聲波導管小口和聲波發生器連接。二者連接不允許有別勁現象出現附加連接應力。接口密封完好，以防聲音外泄。（2）依次安裝手動閥、氣水分離器、電磁閥。（3）將控制系統引過來的電機、電磁閥電纜與電機、電磁閥聯接。（4）安裝上壓力表，安裝時用生膠帶密封螺紋，表盤朝向便于觀察的方向。
