高度H/壁厚t=1.5外徑D/壁厚t分別取3, 4時的模擬結果

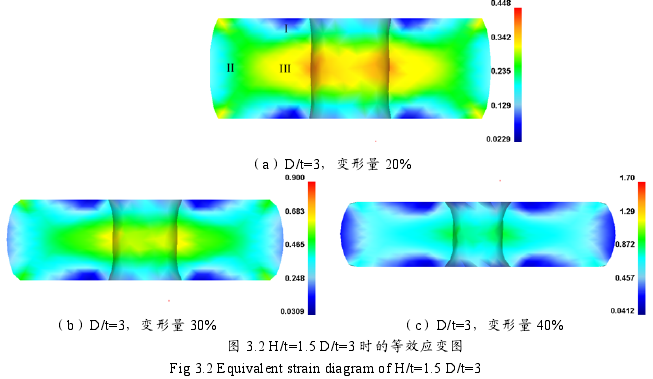

(1) D/t=3時空心鋼錠分別在20%, 30%, 40%墩粗壓下量下的等效應變圖:

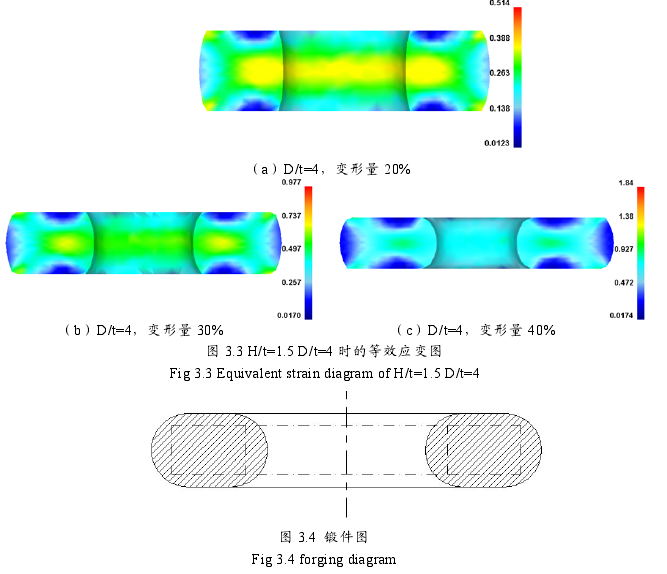

(2) D/t=4時空心鋼錠分別在20%, 30%, 40%墩粗壓下量下的等效應變圖:

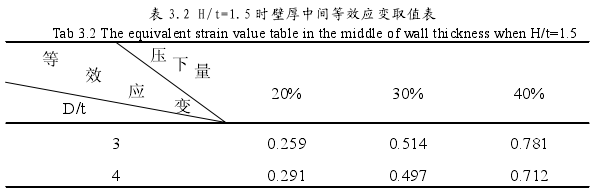

    由圖3.2 (a)可知，空心鋼錠墩粗變形可以分為I難變形區、II小變形區和III大變形區。由圖3. 2 ,圖3. 3可以看出，H/t=1. 5時隨著變形量的增加，內孔直徑不斷減小，空心鋼錠內外表面產生鼓型，從而不利于后續的拔長或擴孔工藝的實施;隨著變形量的增加，鍛件內部等效應變值不斷增加，H/t=1. 5時，不同D/t在不同壓下量下，壁厚中間的等效應變值如表3. 2所示。若空心鋼錠在此尺寸比例下鍛造，可先進行芯軸拔長或馬杠擴孔，改變高度與壁厚的比值，以確保墩粗工藝完成后能與后續拔長或擴孔工藝銜接。滿足H/t小于2且D/t較大的空心鋼錠或鍛坯，墩粗可作為該類鍛件的終鍛工藝，用以增加軸向鍛比，如圖3. 4所示。
