高度H/壁厚t=4外徑D/壁厚t分別取5, 6時的模擬結果

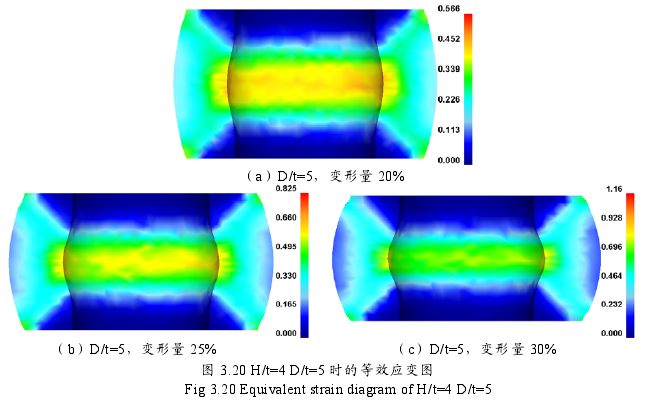

(1) D/t=5時空心鋼錠分別在20%, 25%, 30%墩粗壓下量下的等效應變圖:

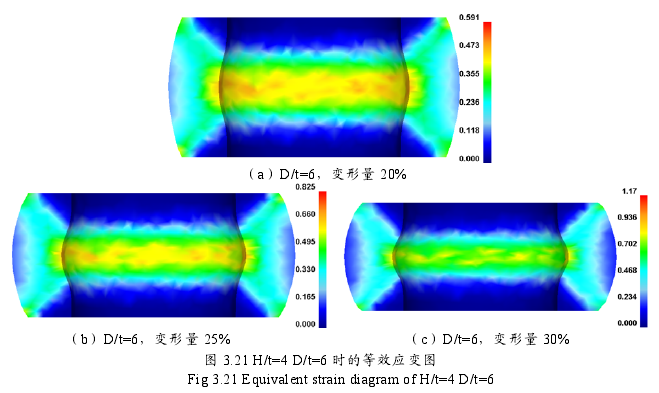

(2) D/t=6時空心鋼錠分別在20%, 25%, 30%墩粗壓下量下的等效應變圖:

    由圖3. 20和3. 21可以看出，在H/t=4時，不同D/t的空心鋼錠變形趨勢一致。H/t=4時變形開始時有內孔壁凹陷的趨勢，隨著變形量的增加，空心鋼錠內孔壁凹陷越來越嚴重，同時變形不均勻程度也增大，凹陷不嚴重時，在拔長和擴孔工序中可以將凹陷壓平，凹陷嚴重時，在拔長和擴孔工序中會產生折疊，導致鍛件報廢，因此，實際筒體墩粗時應綜合考慮變形量與內孔壁凹陷程度之間的關系，確定合理的壓下量。D/t=5和D/t=6、壓下量為40%時內孔凹陷嚴重且變形不均勻。H/t=4時墩粗容易產生凹陷，并且壓下量增大時空心鋼錠外壁容易出現較高的拉應力，導致鍛件開裂，壓下量在20-25%之間較為合理。
