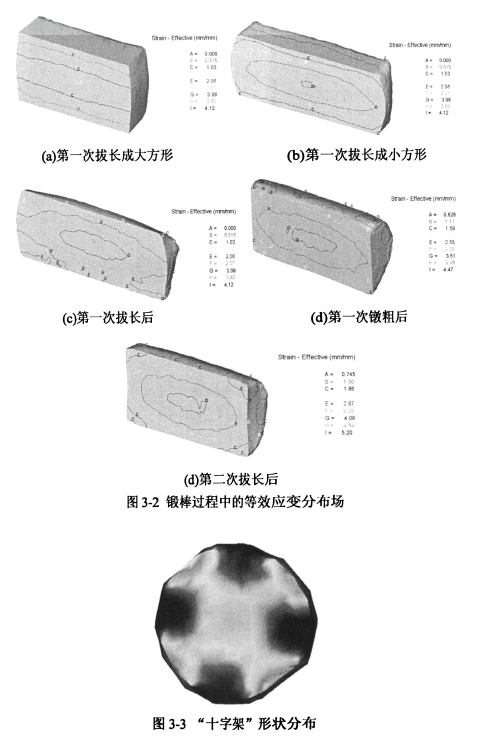

圖3．2所示為鍛棒過程中等效應(yīng)變分布場(chǎng)。

圖(a)可以看出，圓柱體坯料鍛成大方形截面毛坯時(shí)，毛坯內(nèi)部軸線先發(fā)生塑性變形，翻轉(zhuǎn)過程中外側(cè)表面中心區(qū)域也逐漸開始發(fā)生塑性變形，拔長(zhǎng)的過程可以看成是局部的鐓粗成形，先發(fā)生塑性變形的地方出現(xiàn)在變形量較大的中心區(qū)域；繼續(xù)將大方形截面的毛坯鍛成小方形截面的毛坯過程中，由于反復(fù)翻轉(zhuǎn)鍛造，使得變形量增大，變形區(qū)域擴(kuò)大(圖Co))I繼續(xù)倒棱滾圓完成第一次拔長(zhǎng)后，打方過程中變形較小的棱角發(fā)生了一定的塑性變形，從而整個(gè)毛坯都發(fā)生了塑性變形(圖(c))：繼續(xù)進(jìn)行第一步鐓粗和第二次拔長(zhǎng)工藝，進(jìn)一步增加毛坯的變形量，有助于內(nèi)部粗大晶粒的破碎，獲得較好變形的毛坯。同時(shí)由于拔長(zhǎng)過程是翻轉(zhuǎn)90。反復(fù)鐓粗，所以拔長(zhǎng)后的毛坯等效應(yīng)變分布呈現(xiàn)“十字架"形狀，如圖3．3所示。
