純電動汽車以動力電池組作為唯一的動力來源，其動力性能、續駛里程和安全性能都受到動力電池組的制約，這也是限制純電動汽車發展的關鍵因素。而快速發展的純電動汽車產業在對動力電池的能量密度、功率密度、循環壽命等提出更高要求的同時，對其經濟型、安全可靠性也制定了更為嚴苛的標準。目前，動力電池己經從最常見的的鉛酸電池發展到鎳金屬電池、鋰離子電池(包括磷酸鐵鋰和三元材料)等。

2.1.1鉛酸電池

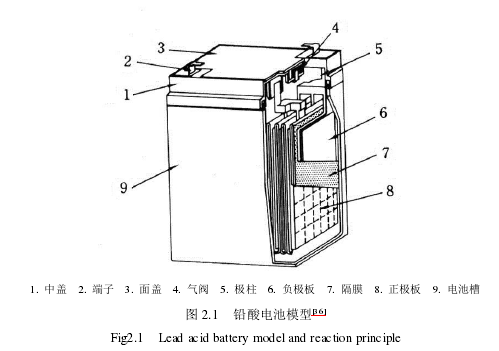

鉛酸電池模型結構如圖2.1所示。鉛酸電池采用絨狀金屬鉛作負極，二氧化鉛作正極，用硫酸溶液作為電解液。放電時，鉛和二氧化鉛都與電解液反應生成硫酸鉛，充電的反應過程則是其逆過程。其電反應原理如下:

Pb02+Pb+ZHZSO4= 2PbSO4+2H20

鉛酸電池經過一百五十多年的發展，技術成熟可靠、性能可靠、使用安全，原料易獲取、成本低廉、可大批量生產，鉛酸蓄電池是目前在各種車輛中應用得最為廣泛的電池，主要作為燃油汽車內部電子設備的電源，作為動力源應用于旅行參觀車、老年代步車等，但其本身能量密度小、循環壽命短、體積大、可維護性差，以及腐蝕性酸造成的環境污染等問題，使其越來越難以適應未來電動汽車的發展要求。

2.1.2鎳金屬電池

鎳金屬電池主要包括鎳鉻電池和鎳氫電池。

鎳鉻電池因綜合機能穩定、使用溫度跨度寬(-30 ℃~-50 ℃ )、維護簡單，且具有較好的耐過充、放電能力，成為最早應用在手機、個人電腦等移動設備上的電池。但鎳鉻電池在低溫環境下性能很差，金屬福的污染問題也不容忽視，且存在“記憶效應”這一致命弱點。“記憶效應”是指電池充電前電量沒有100%放盡，或者電池使用前電量未充滿，使用時間長后導致電池容量的降低。正因如此，鎳鉻電池在純電動汽車中大規模產業化的路還很遠。

鎳氫電池解決了鎳鉻電池的“記憶效應”缺陷，且比能量更高，無毒、無污染。相比鉛酸電池，鎳氫電池的比功率提高了10倍，能夠有效地給電動車減重。

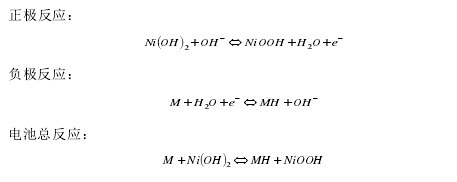

鎳氫電池在充放電過程中的反應式:

但是鎳氫電池的價格較高，且電池儲存的大部分能量并不能被使用，能量利用率低，綜合性能也不及鋰離子電池，因此目前僅在混合動力汽車上使用。

2.1.3鋰離子電池

鋰離子電池的負極多為呈層狀結構的石墨，有很多微孔，電池中沒有活性極強的

金屬鋰存在，鋰作為離子狀態存在。與上述電池相比，鋰離子電池的很多性能指標表現突出，其能量密度和工作電壓是鎳氫電池的3倍左右，使用溫度范圍寬(-20 ℃~60 ℃ )、循環壽命長、自放電小(每月2%左右)、無“記憶效應”，不含有毒有害物質。鋰離子電池優良的性能受到了使其成為了產商主要的研發對象，被認為是最有發展前景的動力電池。

另一方面，鋰離子電池也存在缺陷。其一，相較其它電池，鋰離子電池的加工工藝更為復雜，導致加工成本更高，市場價格較高;其二，鋰離子電池在非正常工作溫度下的性能迅速下降;其三，鋰離子電池的電解液多為易燃易爆的有機溶劑，電池在過充放電、短路等狀態下會迅速升溫，導致電池起火甚至爆炸[[40]。這些缺陷是其迅速商業化并成為汽車動力電池的障礙。

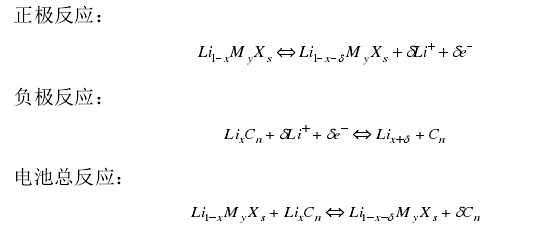

鋰離子電池在充放電過程中的反應式:

其中:M表示金屬離子，X表示陰離子基團。

從以上鋰離子電池反應式中可以看到，鋰離子在正極和負極間通過電解液反復嵌入和脫出，電池性能的好壞完全基于單位時間里鋰離子的遷移數目。鋰離子電池有較多的電極組合方式，其中陰極材料主要有鋰鉆氧化物、鋰鎳氧化物、鋰錳氧化物、磷酸鐵鋰等，陽極材料主要有石墨、欽酸鋰等，不同的組合在性能上存在一定差異。其中磷酸鐵鋰電池具有磷氧共價鍵結構，該結構難以被破壞也難以發生反應，因此熱穩定性和安全性較好，又因?yàn)槠涑杀静桓撸栽擃?lèi)電池在小型電動車應用廣泛。但是磷酸鐵鋰電池的比能量和運行電壓相對較低，大型純電動車更傾向于選擇鉆酸鋰或錳酸鋰電池。

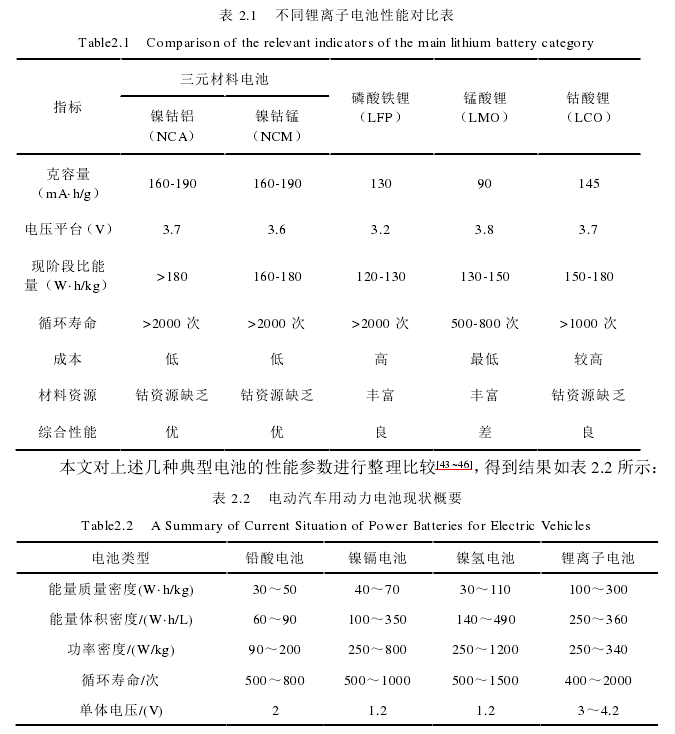

三元鋰電池是指正極原料使用鎳鉆錳酸Li((NiCoMr)O2)三元材料的鋰電池。2016年以來，三元鋰電池由于其平臺電壓高、能量密度高、循環性能好等特性，成為鋰電池界的新秀，市場份額增長迅速，但其安全性在飽受質疑， 2016年中磷酸鐵鋰電池仍占主導地位。表2.1為不同鋰離子電池性能對比表

上述幾種類型的電池性能各有千秋，在不同的行業內發揮重要的作用，目前沒有一種電池能完全取代其它電池，成為純電動汽車動力電池的“標配”，但鋰離子電池各方面性能指標綜合考慮是最佳，其己經激起各大汽車廠商的研發熱潮，它們都致力于突破大功率、高容量鋰離子電池技術。因此，鋰離子電池是最具研究?jī)r(jià)值、最具推廣意義的動力電池，勢必在純電動汽車領域占據更重要份額。本文研究的對象為某公司電動物流車用方型磷酸鐵鋰電池。
