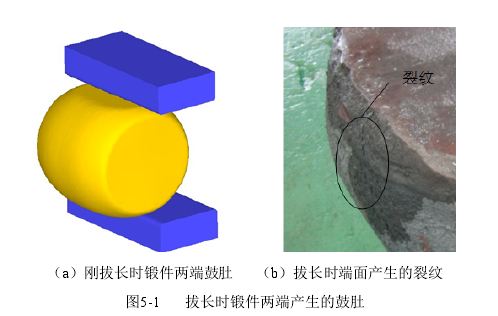

拔長時在鍛件端面的裂紋產(chǎn)生，也同樣遵循了空穴擴張導(dǎo)致裂紋產(chǎn)生的規(guī)律，因此可以利用臨界空穴擴張比的判據(jù)，對拔長時鍛件端面裂紋的產(chǎn)生進行預(yù)測。取鍛件長度為 920mm 時，在端面位置進行拔長時，取鍛件端面中心處一點 P1，跟蹤其在拔長過程的各項性能參數(shù)變化，然后提取等效應(yīng)變、等效應(yīng)力和平均應(yīng)力等數(shù)據(jù)，代入到空穴擴張比的計算公式（4-11），可以得出 P1點的空穴擴張比隨壓下率的變化曲線（如圖 5-2所示）。由圖可見，在拔長時，鍛件端面中心點的空穴擴張比值隨著壓下率的增大而急速增大，當壓下率達到 15%時，其空穴擴張比值已經(jīng)達到了臨界空穴擴張比值 VGC。這是由于在端面拔長時，鍛件兩端已經(jīng)存在比較大的鼓肚現(xiàn)象，其端面鼓肚形狀系數(shù)Gs=0.4，在拔長后，端面中心點位置受到的切向拉應(yīng)力急速增大，因此很快就達到了臨界空穴擴張比。由此可見，如果在鐓粗后進行拔長，在拔長過程中鍛件兩端也是非常容易產(chǎn)生裂紋的。

鳳谷工業(yè)爐集設(shè)計研發(fā),生產(chǎn)銷售,培訓(xùn)指導(dǎo),售后服務(wù)一體化,專利節(jié)能技術(shù)應(yīng)用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設(shè)備，歡迎致電咨詢:0510-88818999
