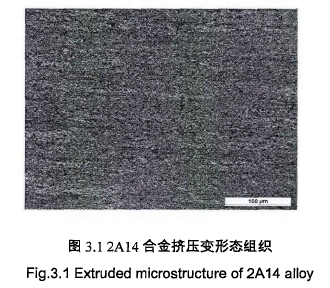

圖3.1為2A14鋁合金棒材擠壓變形態(tài)((H112態(tài))的初始顯微組織組織。此時(shí)再結(jié)晶程度較低，由于擠壓變形過(guò)程中粗大析出相被破碎，基體中析出相細(xì)小且彌散分布。

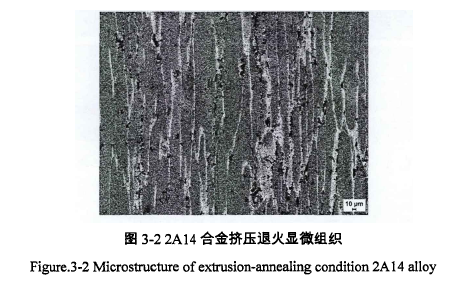

圖3-2是2A14鋁合金棒材擠壓后經(jīng)過(guò)退火后(460℃ ,  12h )的顯微組織。退火后發(fā)生了局部再結(jié)晶，沿著擠壓方向拉長(zhǎng)，呈白色條帶狀，沿著擠壓軸向分布。同時(shí)，金屬基體中存在尺寸較大的析出相，以骨骼狀和顆粒狀分布，主要是 (CuA12)相和S(CuMgA12)相以及富Fe, Mn的雜質(zhì)相。在2A 14鋁合金擠壓坯料的退火過(guò)程中，由于粗大析出相的形成，在變形過(guò)程中粗大硬質(zhì)相周?chē)纬筛呙芏鹊奈诲e(cuò)，在熱激活狀態(tài)下形核而誘發(fā)局部再結(jié)晶。

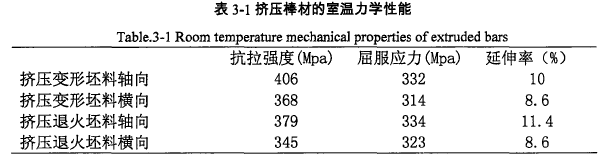

表3-1為擠壓坯料的擠壓態(tài)和退火態(tài)經(jīng)500℃固溶處理2小時(shí)、170℃時(shí)效12h后的室溫力學(xué)性能。擠壓坯料經(jīng)過(guò)退火后，抗拉強(qiáng)度下降20-30Mpa，屈服應(yīng)力變化不明顯，延伸率有一定程度的上升。

鳳谷工業(yè)爐集設(shè)計(jì)研發(fā),生產(chǎn)銷(xiāo)售,培訓(xùn)指導(dǎo),售后服務(wù)一體化,專(zhuān)利節(jié)能技術(shù)應(yīng)用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設(shè)備，歡迎致電咨詢(xún):0510-88818999
